技術簡報：12V電路系統診斷
- 2026 年 5 月 29 日
- 613
在專業的汽車和船舶應用中，電氣系統停機直接威脅營運效率和品牌聲譽。要確定電路故障的根本原因，僅憑經驗不足以得出結論；它需要標準化的工程方法。本技術簡報概述了一種專業的診斷流程，該流程使用定量測量協議來識別高電阻、控制感應浪湧並驗證接地層的完整性。
源電位分析：超越靜止電壓
可靠性始於源頭。現場診斷中常見的錯誤是過度依賴「靜置電壓」作為電池健康狀況的指標。
- 潛能與能力： 鉛酸電池或磷酸鋰電池可能顯示標稱靜置電壓（12.6V – 13.2V），但在高電流負載下會瞬間失效。這通常是由於內阻增大或電池單元性能下降所造成的。
- 動態負載測試： 診斷流程必須包括在發生大電流事件（例如絞盤接合或引擎啟動）時測量電瓶端子的電壓。如果在此事件期間電壓降至 10.5V 以下，則無論電池處於何種靜置狀態，都表示電池已損壞。
電路完整性：一級和二級保護指標
電源確認無誤後，診斷重點將轉移到電路的「把關人」身上。在專業電路設計中，保護措施分為一級保護（主斷路器）和二級保護（分支保險絲）。
- 僅僅保持連續性是不夠的： 簡單的導通「蜂鳴」聲可以確認物理通路存在，但並不能確認該通路是否能夠承載電流。即使保險絲出現細微裂紋，也可能顯示導通，但在實際運作的熱負荷下仍會熔斷。
- 手動復歸斷路器的優勢： 適用於B2B應用和重型機械， 手動復位斷路器 與熔斷器相比，斷路器更可取。它們提供可重複的機械斷開，並能立即直觀地確認跳閘狀態。如果斷路器重設後立即跳閘，則表示有「短路」－即正極與負極或正極與機殼之間的直接接觸，必須先清除短路才能重新供電給系統。
內部連結：對於高電流應用，了解跳脫曲線至關重要。有關工程規格，請參閱熔斷器與斷路器比較。
開關架構：感性負載與電弧的管理
在高循環使用環境中，機械開關和繼電器是主要的故障點。
- 開關接點劣化：在驅動馬達或水泵的電路中，斷電時的「感應反沖」會導致內部電弧放電。這會導致觸點上積碳（點蝕），從而增加電阻。
- 繼電器解決方案：為了延長儀錶板開關設備的使用壽命， 汽車級繼電器 必須整合以處理高電流負載。
- 診斷提示：如果繼電器發出「喀嚓」聲但沒有電源到達負載，則低電流觸發電路功能正常，但高電流內部接點已達到使用壽命。
電阻的物理原理：電壓降測試
工程師工具箱中最精密的診斷工具就是電壓降測試。此測試可識別出標準電壓檢測無法發現的「隱藏」電阻。
- 電阻（R）問題： 腐蝕的接線端子、鬆脫的壓接端子或過細的線規都會造成傳輸瓶頸。根據焦耳定律（P=I²R），這種電阻會產生熱量，從而形成惡性循環，進一步降低連接質量。

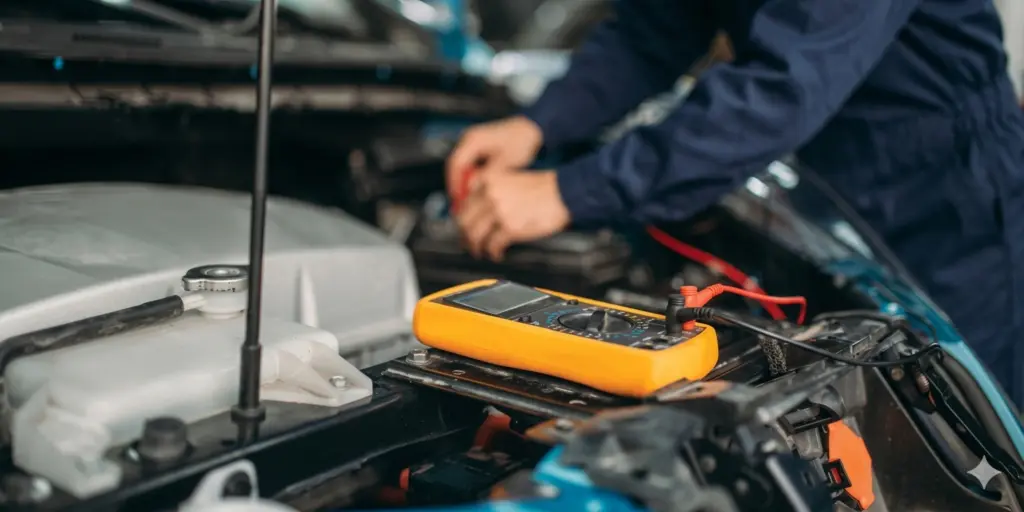

- 執行測試： 此測試在電路通電狀態下進行。透過測量同一根導線上兩點之間的電位差（例如，從電池正極到設備正極），萬用電錶可以顯示有多少能量以熱能的形式損失掉。
- 門檻： 在專業的 12V 系統中，單一線路上的電壓降超過 0.5V 表示連接故障或線規規格不正確。
準確選擇電線規格是防止電壓降的第一道防線。請參考AWG電線規格和長度指南，以取得標準化的尺寸對照表。
接地平面完整性：解決「幽靈接地」問題
在汽車和船舶產業中，電路的負極（接地）側是造成約 80% 間歇性電氣故障的原因。
- 機殼接地與公共母線： 雖然金屬底盤在汽車應用中可以用作接地，但它容易生鏽和影響油漆效果。在船舶應用中，則需要專用接地裝置。 接地母線 必須採取措施防止電偶腐蝕。
- 共阻抗耦合： 接地不良會導致電流通過其他設備“反向饋入”，從而導致一些奇怪的症狀，例如水泵啟動時燈光變暗。
- 補救措施： 所有接地端都應清潔至裸金屬，並塗上絕緣油脂以防止大氣氧化。
負載測試：最終驗證
如果電路在負載端驗證有 12.6V 電壓，電壓降為零，接地完整性良好，但設備仍然無法運作，則內部故障在於設備（「負載」）本身。
- 台架測試： 將設備隔離，並從已知良好的電源直接施加 12V 電源。如果馬達不轉動或 LED 指示燈不亮，則該組件為“電氣故障”，必須更換。
