Note technique : Protocoles d'intégrité des circuits et de protection par fusible dans les systèmes professionnels 12 V

Dans la conception des systèmes électriques professionnels pour les secteurs automobile, maritime et industriel, la protection des circuits constitue la première ligne de défense contre les défaillances catastrophiques. Un fusible grillé n'est pas un incident isolé ; il s'agit d'une donnée technique indiquant un non-respect des normes de sécurité. Pour les constructeurs automobiles et les gestionnaires de flottes, la maîtrise de l'analyse des fusibles et des protocoles de remplacement standardisés est essentielle pour minimiser le temps moyen de réparation (MTTR) et limiter les risques liés aux incendies. Ce document présente les principes d'ingénierie de la protection 12 V, du code couleur de l'ampérage à l'analyse avancée des défaillances.

1. Norme d'ingénierie : Logique d'ampérage et codage couleur (SAE J1284)

La fiabilité sur le terrain repose sur la normalisation des composants. L'industrie automobile utilise la norme SAE J1284 pour les fusibles à lames afin que tout technicien, quelle que soit l'origine du véhicule, puisse identifier d'un coup d'œil la capacité d'un circuit. Dans la production industrielle, le respect de ces codes couleur n'est pas un choix esthétique, mais une exigence de sécurité essentielle.

La matrice d'ampérage professionnelle :

Aperçu technique : Le « pont » métallique à l'intérieur du fusible est calibré pour fondre à une température précise. L'installation d'un fusible d'ampérage incorrect (par exemple, remplacer un fusible rouge de 10 A par un fusible jaune de 20 A) déplace le point faible du fusible sacrificiel vers l'isolant du fil lui-même. Dans un montage professionnel, cela engendre un risque important d'emballement thermique et d'incendie du véhicule.

2. Analyse des défaillances : surcharge ou court-circuit

Un technicien qualifié doit être capable d'effectuer un examen visuel approfondi d'un fusible grillé afin de déterminer la cause première de la panne électrique. Remplacer un fusible sans identifier le mode de défaillance est une approche réactive qui entraîne des interruptions de service récurrentes.

Figure 1 : Analyse forensique de fusibles défectueux. Une rupture nette (à gauche) indique une surcharge thermique ; un intérieur carbonisé (à droite) indique un court-circuit catastrophique.

• Surcharge thermique (la « rupture nette ») :

Si le pont métallique est fondu mais que le boîtier en plastique reste transparent, le circuit a subi une surintensité légèrement supérieure à sa capacité nominale. Ce phénomène est typique lorsqu'un circuit d'origine est sollicité par des accessoires supplémentaires ou lorsqu'un moteur commence à se gripper, ce qui augmente sa consommation de courant.

• Court-circuit (L’« arc catastrophique ») :

La présence de suie noire, de suie carbonisée ou de projections métalliques à l'intérieur du fusible indique une surtension instantanée de plusieurs centaines d'ampères. Cela signifie qu'il s'agit d'un court-circuit à la masse, où le conducteur positif a court-circuité la charge et est entré en contact avec le châssis. Lors de la maintenance professionnelle de flottes de véhicules, ce fusible ne doit jamais être remplacé avant que le faisceau de câbles n'ait été inspecté afin de détecter tout dommage physique.

3. Facteurs de forme : Normes de dimensionnement pour l’intégration haute densité

Les fabricants d'équipement d'origine (OEM) doivent choisir le format des fusibles en fonction des contraintes d'espace et des exigences en matière de densité de courant. Bien que la logique électrique reste la même, l'encombrement mécanique varie selon les plateformes professionnelles.

Figure 2 : Le choix du facteur de forme est crucial pour les modules de distribution d'énergie haute densité.

• Fusibles micro/mini : La norme pour les tableaux de bord de véhicules modernes à espace réduit. Ils permettent une intégration haute densité dans les centres de distribution d'énergie (PDC) complexes.
• ATO/ATC (régulier) : La norme la plus robuste et la plus répandue pour les pièces détachées destinées aux véhicules marins et tout-terrain. Leur surface plus importante assure une meilleure dissipation de la chaleur dans les environnements soumis à de fortes vibrations.
• Fusibles Maxi : Réservé aux lignes « maîtres » à courant élevé. Celles-ci protègent l’alimentation principale reliant la batterie au centre de distribution.

4. Protocoles de diagnostic standardisés : minimiser le MTTR

L'efficacité d'un atelier professionnel se mesure par le MTTR (temps moyen de réparation). Les techniciens doivent suivre un protocole systématique pour garantir la sécurité et la précision des interventions.

• Vérification de la continuité : Ne vous fiez jamais uniquement à une inspection visuelle. Un diagnostic professionnel nécessite un multimètre numérique (DMM).

• • Réglez le multimètre numérique sur le mode Continuité (audible).

• • Touchez les points de test situés à l'arrière du fusible pendant qu'il est encore en place dans le porte-fusibles.

• • Le silence indique une boucle ouverte (fusible grillé).
• Extraction isolée : Utilisez un extracteur de fusibles en plastique non conducteur.

• • Pratique interdite : L'utilisation de pinces à becs fins ou d'outils métalliques est strictement interdite en milieu professionnel. Les outils métalliques peuvent provoquer des arcs électriques secondaires entre les bornes, susceptibles d'endommager les composants sensibles du calculateur ou le boîtier du porte-fusibles lui-même.

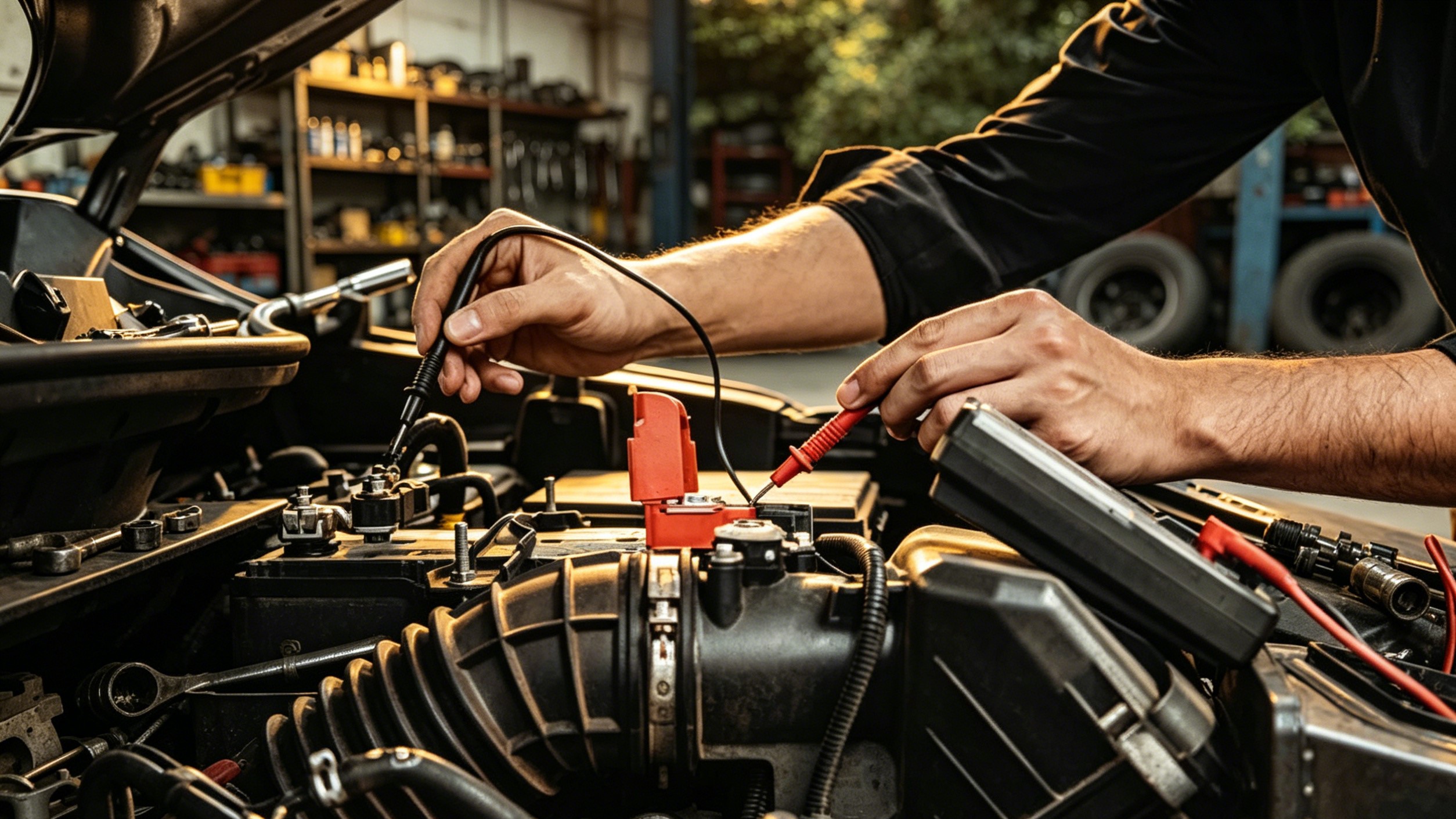

Figure 3 : Test de continuité professionnel utilisant un multimètre numérique (DMM) pour garantir une précision à 100 % dans la détection des défauts.

5. Gestion des risques : Le danger d'un dimensionnement inadéquat

La « règle d'or » du génie électrique : le fusible protège le fil, pas l'appareil.

On choisit un fusible de 15 A car la section des câbles de ce circuit est conçue pour supporter 20 A en toute sécurité. Si un technicien installe un fusible de 30 A pour éviter une surintensité, il transforme en réalité le câble en élément chauffant. En cas de défaut, l'isolant du câble fondra bien avant que le fusible ne saute, ce qui peut provoquer un incendie catastrophique.

Meilleures pratiques des équipementiers : Si un circuit subit des pannes fréquentes, la solution consiste à repenser la répartition de la charge ou à augmenter la section des câbles, sans jamais augmenter l'ampérage du fusible au-delà des spécifications d'origine.

6. Résilience environnementale et maintenance préventive

Dans les secteurs maritime et industriel lourd, les facteurs de stress environnementaux ont un impact significatif sur la durée de vie des fusibles.

• Gestion de l'oxydation : En milieu salin, les pattes du fusible peuvent se recouvrir d'une couche d'oxydation. Celle-ci augmente la résistance de contact, générant une chaleur localisée susceptible de provoquer un déclenchement intempestif, même à des intensités de courant normales.
• Atténuation des vibrations : Les environnements soumis à de fortes vibrations (routes ondulées ou mer agitée) peuvent provoquer le desserrage des fusibles dans leurs supports. Ceci crée des micro-arcs électriques qui endommagent les contacts métalliques des fusibles. Porte fusible, ce qui finit par entraîner une panne complète du circuit.

Recommandation : Les montages professionnels doivent utiliser des porte-fusibles en ligne étanches avec un indice de protection IP67 pour tous les circuits extérieurs ou montés dans le compartiment moteur.

Conclusion : Partenariat en matière de fiabilité

Les fusibles sont les gardiens silencieux de toute architecture 12 V. Pour le professionnel, la réussite réside dans le souci du détail : code couleur standardisé, matériaux à haute conductivité et protocoles de diagnostic rigoureux. En garantissant la protection adéquate de chaque circuit par fusible, vous préservez la réputation de votre marque et la sécurité de vos clients.
