Tastenbedienelemente für Gerätepanels

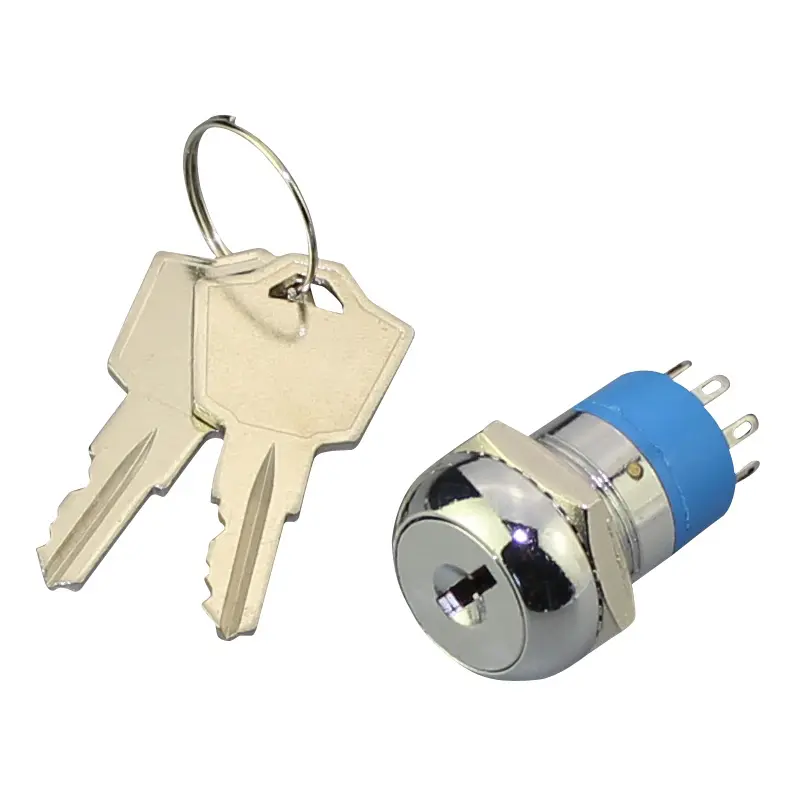

Schlüsselschalter
DAIER liefert Einbau-Schlüsselschalter für die Gerätesteuerung und Modusauswahl. Das Sortiment umfasst Schalter mit Rast- und Tasterfunktion, ein- und zweipolige Kontakte sowie Optionen zur Schlüsselentnahme für verschiedene Betriebspositionen.
- Schaltfunktion Aufrechterhaltung & Momentan
- Kontaktmöglichkeiten Ein- und zweipolig
- Schalttafeleinbau Laufgrößen: 12, 16 und 19 mm
- Schlüsselentfernung Optionen für eine oder beide Positionen
Schlüsselschaltermodelle
KS-01-101C
KS-01-101C Schlüsselschalter Qualitätsprodukt mit Teilen aus Messing, Stahl und Legierungen.
K16-05
K16-05 Schlüsselschalter, elektrische Gesamtlänge des Schlosses im zusammengebauten Zustand: 31.75 mm.
K19-04-102
Die Schlüsselschalter K19-04-102 sind EIN-EIN SP
KS-01-101A
Das Gehäuse der KS-01-101A ist verchromt und verfügt über eine polierte Lünette.
KS-02-101
Das Schalterschloss KS-02-101 ist ein separates Bauteil mit verchromtem Gehäuse, das in den Zylinder passt.
KS-02-101A
Die Schließzylinder KS-02-101A sind aus Messing, Stahl und Bronze gefertigt.
KS-03-101
KS-03-101 Schlüsselschalter EIN/AUS, Gesamtlänge = 23.5 mm
KS-07
Der Zylinder des elektrischen Schlüsselschalters KS-07 hat einen Gewindedurchmesser von 12 mm.
K16-101 16 mm 2-Positionen AUS-EIN SPST Metall-Elektroschlüsselschalter
Dieser elektrische 16-mm-Schlüsselschalter bietet eine sichere Zwei-Positionen-Bedienung (AUS/SCHLIESSEND) mit einem zuverlässigen, normalerweise offenen Kontakt und ist für die einfache Integration in Standard-Schaltschrankausschnitte konzipiert.
K16-05C-102
Der DPDT-Schlüsselschalter K16-05C-102 ist EIN-EIN, 3-polig
K19-06
Der Schlüsselschalter K19-06 ist für 4 A bei 125 V AC / 2 A bei 250 V AC ausgelegt.
K19-02-201
Der Schlüsselschalter K19-02-201 ist ein EIN/AUS-Schalter mit 4 Pins und Doppelpolfunktion.
K19-03-201
Der Verriegelungsschalter K19-03-201 ist ein EIN/AUS-Schalter, 4-polig, DPST.
K19-05-112
Der elektronische Schlüsselschalter K19-05-112 ist EIN-(EIN) SP
Selection Guide (Auswahlhilfe)
Auswahl eines Schlüsselschalters
Schaltfunktion
Wählen Sie eine Halteposition, die beibehalten wird, oder eine Momentanposition, die nach dem Loslassen in die Ausgangsposition zurückkehrt. Passen Sie die Kontaktanordnung und die Schaltsequenz an den Steuerkreis an.
Paneelpassung
Vergleichen Sie die Abmessungen des Gehäuses, die Plattenstärke, die Gehäuselänge und den Anschlussabstand. Überprüfen Sie anhand der Montagezeichnung die Plattenöffnung und den Platz hinter der Platte.
Schlüsselentfernung
Wählen Sie, ob der Schlüssel in einer oder in beiden Positionen abnehmbar sein soll. Geben Sie die benötigten Abnehmpositionen in der Bestellbeschreibung an.
Anwendungen
Typische Schalteranwendungen
Schlüsselbetätigte Stromkreissteuerung für Gerätetafeln und Baugruppen.
Geräte-Aktivierungssteuerung
Verwenden Sie einen Tasteneingang, wenn die Gerätekonstruktion einen kontrollierten Betrieb oder eine Modusauswahl erfordert.
Bedienfelder
Passen Sie Dauer- und Momentfunktionen an den Steuerschaltkreis und das Bedienfeldlayout an.
Ersatzbaugruppen
Vergleichen Sie die Kontaktfolge, die Einbaumaße und die Schlüsselentnahmepositionen mit dem vorhandenen Teil.
Häufige Fragen
Häufig gestellte Fragen zu Schlüsselschaltern
Antworten zu Bedienung, Einbau der Verkleidung, Schlüsselentfernung und Bestellung.
Für eine Projektanfrage
Bitte geben Sie den Modellcode, die Anforderung zur Schlüsselentfernung und die gewünschte Menge an.
Projektdetails sendenEine gehaltene Position bleibt nach dem Drehen des Schlüssels ausgewählt. Eine momentane Position kehrt nach dem Loslassen in die Ausgangsposition zurück. In den aufgeführten Funktionen kennzeichnen Klammern eine momentane Position, z. B. AUS-(EIN) oder EIN-(EIN).
Prüfen Sie die Montagezeichnung, die Plattenstärke, die Gewinderohrabmessungen, die Gehäuselänge und den Anschlussabstand. Der Gewinderohrdurchmesser allein definiert nicht die gesamte Plattenöffnung.
Die Produkttabellen geben die Demontage an einer oder beiden Positionen an. Bitte geben Sie die benötigten Demontagepositionen zusammen mit dem vollständigen Modellcode an, damit die Version bestätigt werden kann.
Vergleichen Sie die Schaltfolge, das Kontaktschema, die Anschlüsse und die Montagezeichnung. Ähnlich aussehende Schalter können sich in der Gehäuselänge und der Kontaktbetätigung unterscheiden.
Bitte senden Sie die Modellnummer, die Schaltfunktion, die Anforderungen an die Schlüsselentfernung und die benötigte Menge. Fügen Sie für eine Neukonstruktion oder einen Austausch eine Zeichnung des Bedienfelds oder ein Referenzfoto bei.
Besprechen Sie Ihre Anforderungen an den Schlüsselschalter
Bitte senden Sie uns die Modellnummer, die Schaltfunktion, die Anforderungen an die Schlüsselentfernung und die gewünschte Menge. Bei einem neuen Bedienfeld oder einem Ersatzteil fügen Sie bitte eine Zeichnung oder ein Referenzfoto bei, damit wir die Passform prüfen können.
